A． 電源輸入

    AC110V：電源入110Vac。 (使用變壓器容量400VA以上)

    FG ：電源接地線。

B． 步進馬達接線方法：

    如馬達單相電流爲2A，串接時驅動電流調2A，並接時驅動電流調2A*1.4=2.8A。

C. 輸入訊號：

    （#低電位時工作#訊號源爲DC24V時串接電阻1.8K，訊號時間需大於2.5μS）

    CW+，CW-：（2P）步進脈衝正轉訊號。（1P）步進脈衝正轉訊號。

    CCW+，CCW-：（2P）步進脈衝反轉訊號。（1P）方向訊號，應提前步進脈衝

     訊號30μS以上。

    CO+，CO-：解除步進馬達保持力。

    步進脈衝1P，2P方式由線路板內部左方一短路卡設定，開路爲1P模式，

    短路爲2P模式（出廠設定），可依需要自行更改設定。

    光藕合訊號沈入電流約以10mA爲宜。

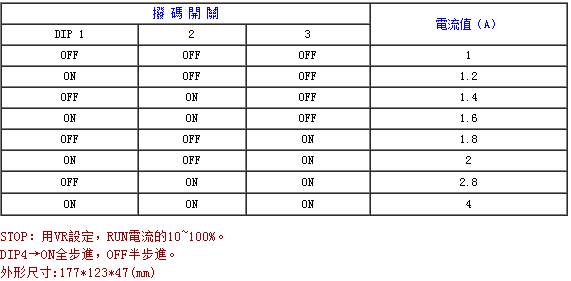

D． 馬達電流設定：
